第3章：平均合格でも、局所的なリスクは存在する
冷間鍛造の現場では、しばしば判断が難しい異常が発生します。
同じ材料、同じ設備、同じ金型を使用しているにもかかわらず、大部分の製品は正常に製造され、わずかな製品だけが偶発的に割れてしまうのです。材料証明書や化学成分、硬度、引張強度を再確認しても、結果は依然として合格範囲内です。
そこで多くの人が疑問を抱きます。
「もし材料に問題があるなら、なぜロット全体で割れが発生しないのか？」
重要なポイントは次の通りです。
材料証明書に記載されているのはロット全体の代表的な測定結果であり、冷間鍛造での割れは、材料の最も脆弱な部分で発生することがあるのです。
1. 少数の割れは、必ずしもロット全体の異常を意味しない
冷間鍛造における割れは、単一の原因によって引き起こされるものではありません。
製鋼所での圧延、輸送・搬送、引き抜き加工から、送材時の切断、そして冷間鍛造による成形に至るまで、いずれの工程で生じた局所的な異常であっても、その後の大変形過程で拡大される可能性があります。
したがって、「大部分は正常だが少数が割れる」という状況は、多くの場合、材料または製造プロセスの特定の局所条件に何らかの変化が生じていることを示しています。
その変化は、コイル中の一部の区間や材料表面の一側面、あるいは連続生産の中の短い一時期にのみ影響を及ぼすため、ロット全体が同時に割れるような形には現れないのです。

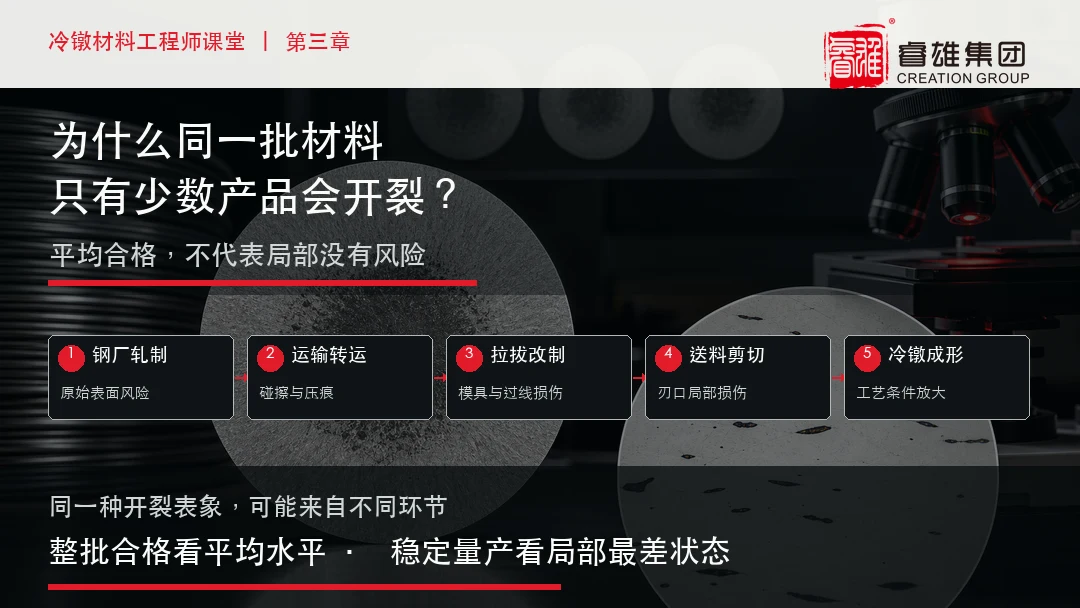

2. 局所的なリスクはプロセスチェーン全体に由来する可能性がある
1. 製鋼所の圧延段階で生じた初期欠陥
線材は圧延中に、折り返し、耳状部、亀裂、異物の押し込みなど、局所的な表面欠陥を生じることがあります。
これらの欠陥の一部は、コイル状のままでは目立たないものの、酸洗いや引き抜き加工、さらには冷間鍛造による変形を経るうちに徐々に顕在化していきます。特に高ひずみ域では、既存の欠陥が金属の流動方向に沿ってさらに拡大するおそれがあります。
2. 輸送・搬送による機械的損傷
コイル状の線材や半製品が、吊り上げや積み重ね、運搬中に衝突や摩擦、局所的な圧迫を受けた場合、擦り傷や凹み、表面皮膜の損傷などが残ることがあります。
こうした損傷はすぐに問題を引き起こさないことも多いですが、冷間鍛造工程に入ると、局所的な応力集中の起点となることがあります。
3. 引き抜き加工時に生じた損傷
引き抜き用のダイスが摩耗していたり、ダイス穴の状態に異常があったり、またガイドローラーやフォローローラーなどの部位にバリが存在したりすると、線材表面に連続的または断続的な縦方向の傷が生じることがあります。
このような欠陥はリン酸塩処理後には直接見つけにくい場合もありますが、冷間鍛造による大きな塑性変形の中で、傷の部分がさらに引き伸ばされて、最終的には局所的な割れとなって現れることがあります。
4. 送材・切断および冷間鍛造工程で生じる異常
冷間鍛造機の送材部にバリが残っていたり、カッターや切断金型が摩耗していたり、刃先のクリアランスに異常があったりすると、ブランクの端部や表面に損傷を与えるおそれがあります。
金型の丸め角や同軸度、工程配分が適切でなかったり、1工程あたりの粗鍛え比や局所的な変形量が過大だったりすると、材料全体の性能が合格範囲内であっても、局所的な領域では実際の変形能力を超えることがあります。
5. 材料内部に局所的な弱い部分が存在する
偏析、粗大なあるいは集積した夾雑物、局部的な組織の不均一性、さらには特定の金相組織の異常などは、材料の変形能力を部位ごとに異なるものにしてしまうことがあります。
大部分の領域は正常に変形しますが、局所的な弱い部分では複雑な応力条件下でまず微細な亀裂が発生し、その後の工程で徐々に拡大していく可能性があります。
しかし、偏析や夾雑物、組織の差異を確認しても、それが直接的に開裂の原因であるとは限りません。これらの異常が亀裂の起点や開裂のパターンと本当に一致しているかどうかを判断する必要があります。
三、なぜ通常の検査でも合格となることがあるのか？
1本の線材は数千メートルにも及ぶことがありますが、化学成分や金相組織、機械的性質の検査は、限られたサンプリング位置のみを代表するものです。
もし局所的な異常が試験片に含まれていない場合、検査結果は完全に正常なものとして示されることがあります。
さらに、一部の欠陥は製鋼所における原材料そのものの問題ではなく、輸送、引き抜き加工、供給、切断、あるいは冷間鍛造の過程で生じるものです。このような場合、原料の品質証明書を再確認しても、原因を見つけるのは困難です。
したがって：
検査での合格は、サンプルの結果が基準を満たしていることを示すだけであり、巻き全体のあらゆる箇所やその後の各工程においても局所的なリスクが存在しないことを保証するものではありません。
四、本当に難しいのは原因を列挙することではなく、起点を見つけることである
偶発的な開裂は、材料に起因する場合もあれば、金型や設備、プロセスに由来する場合もあります。また、もともと軽度だった局所的な欠陥が、後の高ひずみ状態やプロセスの変動によって共に拡大されることもあります。
異なる原因によって生じた開裂は、表面的な現象が非常に似通っていることがあります。一枚の材料証明書や一つの検査結果、さらには亀裂の写真だけでは、責任の所在を直接的に割り出すことは通常できません。
専門的な判断で本当に解決すべきことは：
これは、亀裂の形状や発生位置、巻き材の区間、生産の傾向、現場の状況などを総合的に考慮して判断する必要があります。具体的なサンプリング方法や欠陥の発生源の見分け方、検証の順序の組み立て方は、製品の構造や現場の条件に応じて個別に策定する必要があります。
エンジニアの視点
同一ロットの材料を使用していても、一部の製品だけが開裂するのは矛盾ではありません。
製鋼所での圧延、輸送・荷役、引き抜き加工、供給・切断、金型や加工条件、さらには材料内部の状態などが、いずれも局所的なリスクを引き起こす可能性があります。
第3章で覚えておきたいことはただ一つ：
ロット全体の合格はその平均的な水準を示すものであり、安定した量産において問われるのはむしろ、局所的に最も脆弱な状態なのです。
- 欠陥が最初にどの工程で発生したのか；
- なぜ少数の製品だけに影響が出たのか；
- そしてどのような条件でそれが拡大して開裂に至ったのか。
偶発的な開裂に遭遇した際、最も重要なのは「材料に問題があるのか」「顧客の加工プロセスに問題があるのか」を先に判断することではなく、欠陥が発生し、拡大した具体的な工程を見つけることです。証拠が互いに対応してこそ、責任の所在の判断や改善対策に意味が生まれます。
同じロットの材料を使用しているにもかかわらず、大部分の製品は正常で、少数の製品に偶発的な開裂が見られる場合、材料の材種記号や線径、開裂が発生した工程、および亀裂の写真をご提供ください。睿雄グループでは、材料の状態と現場のプロセスを踏まえ、優先的に調査すべき方向を提示し、材料・金型・設備間での無駄な試行錯誤を減らすお手伝いをいたします。
