第8章：製品構造と成形工程
冷間鍛造の現場では、よく次のような状況が見られます。
同じ材料グレード、同じ規格で普通ボルトを生産しているときは問題なく進むのに、大頭部や薄フランジ、深穴、あるいは多段階形状の製品に変更すると、充填不足や折れ、偏心、さらには亀裂まで発生してしまうことがあります。
こうした場合、多くの人がまず考えるのが「今回の材料に問題があるのではないか」ということです。
しかし実際には、材料そのものは変わっていません。変わっているのは、製品仕様が材料に「どのように動いてほしいか」を要求している点なのです。
冷間鍛造は単に鋼材を短くするだけではなく、限られた材料を製品の形状に応じて再分配するプロセスです。
本章では、材料や表面皮膜、設備についてはまだ詳しく触れず、まずは製品構造と成形工程が材料の流れをどのように変化させるのかについて説明します。

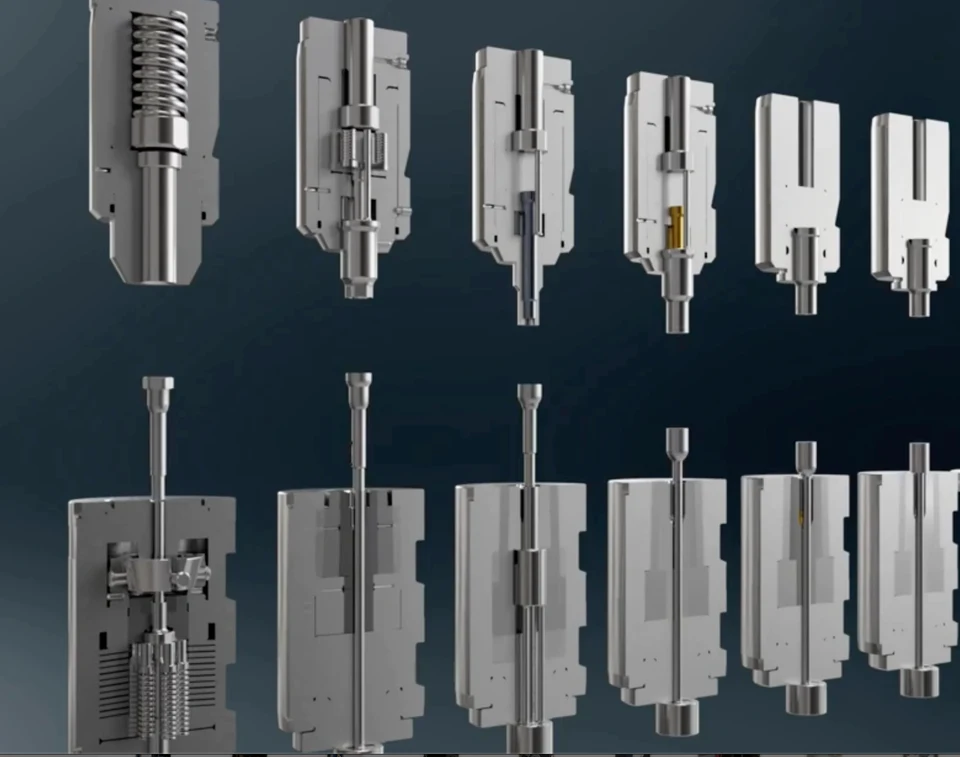

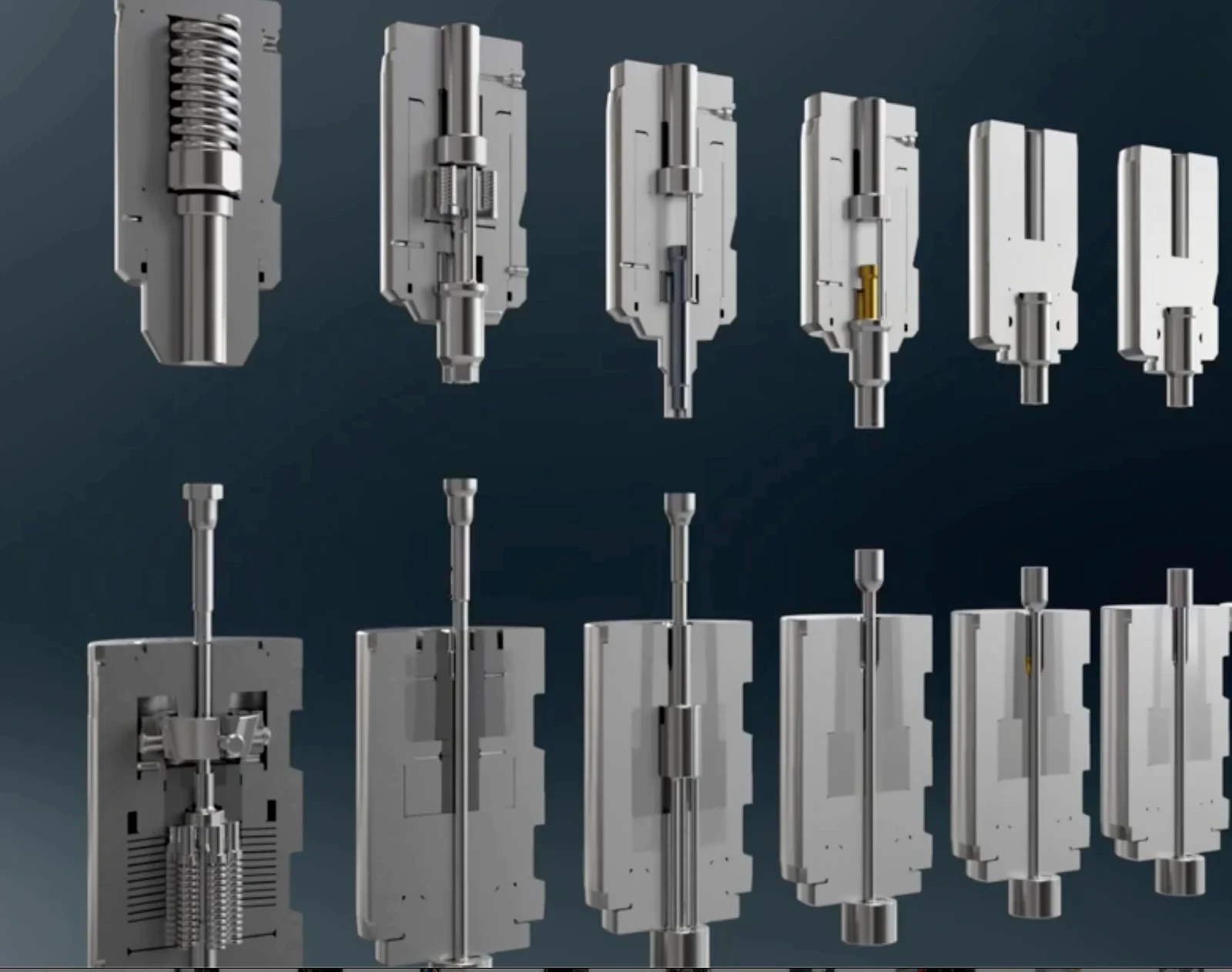

多工程成形ラインの概略：各工程では材料の移動の一部のみが行われます。
一、冷間鍛造時、材料はどこへ行くのか？
冷間鍛造の過程では、材料は無から生まれることも、無に消えることもありません。ただ、ある位置から別の位置へと移動するだけです。
頭部に余った材料は、元々軸部方向にあった素材が移動してきたものです。フランジ径が大きくなると、材料は中心部から外側へと流れなければなりません。また、製品に内孔が必要な場合は、材料が芯棒の周りを回り込み、孔の周囲へと再分配される必要があります。
冷間鍛造とは、材料に対して経路を設定することだと考えることができます。
どの部分が前方へ流れるのか
どの部分が外側へ流れるのか
どの位置で最初に変形し、どの位置で後から成形するのか
一度に完成させるのか、それとも複数の工程に分けて行うのか
経路が直線的で変化が緩やかであれば、材料は均一に成形されやすくなります。一方、経路が長く急な曲がりが多いほど、局所的に異常が生じやすくなります。
二、どのような製品構造が材料の流れをより厳しく試すのか？
1. 頭部が大きく、軸部が細いもの
頭部の体積が大きいほど、軸部から頭部へと移動させなければならない材料の量が増えます。
大量の材料を一度に頭部へ押し込むと、中心部はすでに詰まりきっているにもかかわらず、外縁部はまだ十分に広がっていないため、最終的には充填不足や局所的な折れ、あるいは端部の亀裂といった問題が生じることがあります。
2. フランジ径が大きくても厚みが非常に薄いもの
薄いフランジは見た目には材料が少なそうに見えますが、実際には成形が容易ではありません。
材料は長い距離を外側へと移動しなければならず、しかもフランジの厚みを均一に保つ必要があります。中心部と外縁部の流れは同期しておらず、外縁部が弱点となりやすいのです。
そのため、大きなフランジを持つ製品では、最終的な直径だけを見るのではなく、事前に材料を外縁部へとどのように段階的に運ぶのかを検討する必要があります。
3. 段差の変化が急激で、遷移部が鋭すぎるもの
製品が太い径から急に細い径へと変化したり、隣接する部位間に緩やかな過渡部が設けられていない場合、材料は突然の急カーブに遭遇するようなものです。
一部の材料が遮られ、もう一方の材料がそのまま進み続けるため、境目部分で材料の堆積や折れ、成形不均一などが生じやすくなります。
4. 深穴・細長い穴・薄肉構造を持つもの
内孔を打ち抜く際、材料は消失するわけではなく、芯棒によって周囲へと押し出されます。
穴が深く、壁が薄いほど、材料の分配に対する要求は高まります。もし前の工程で十分な準備ができていないまま次の工程で無理に成形しようとすると、壁厚の不均一や孔位置のズレ、局所的な破損などが起こりやすくなります。
三、なぜすべてを一つの工程で終わらせることができないのか？
簡単な製品が一度で成形できるのは、材料の移動距離が短く、流れの方向も比較的単一だからです。
複雑な製品でも「一歩で完成」させようとすると、多くの車両が同時に非常に狭い交差点を通過しようとするようなものです。目的地は明確でも、途中で分流するための十分なスペースがないのです。
多工程冷間鍛造の価値は、一度に起こす変化を細かく分割することにあります。
前段階の工程では適切な形状のブランクを準備し、
中間工程では材料の流れを必要な位置へと誘導し、
後続の工程で寸法や輪郭、局所的な細部まで仕上げます。
例えば、大型フランジ付きの製品では、まず厚みがあり小さめの予備成形された頭部を作り、その後徐々に外側へ広げていき、最後にフランジの寸法を整えます。
こうすることで単に工程数を増やすだけでなく、各工程がそれぞれ一つの主要な役割だけを担うようにします。

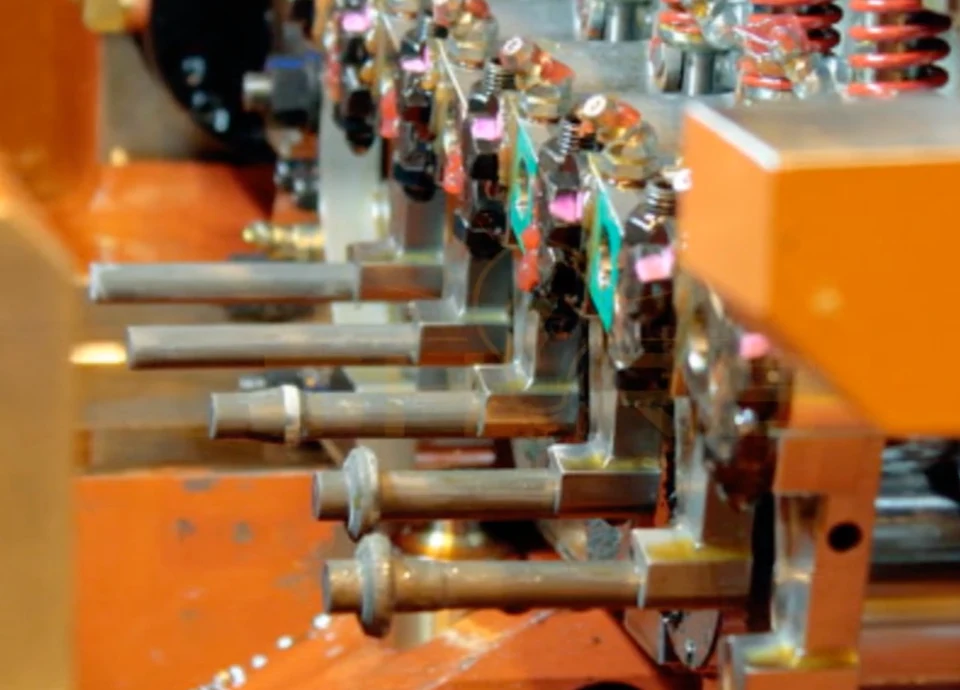

多工程冷間鍛造機の現場：製品は異なる工程を経て徐々に成形されていきます。
四、工程数は多ければ多いほど良いのでしょうか？
そうではありません。
工程の配置が不適切だと、材料が前の工程で外側へ流れたかと思うと、次の工程では再び内側へ押し込まれるといったことが起こります。せっかく形成された部分が再び大きく変形されてしまうため、結果として変形がさらに集中してしまうのです。
工程の合理性を判断するには、次の3つの点を確認します。
・各工程で材料は主にどの方向へ流れているか
・隣り合う二つの工程における材料の流れの方向は連続しているか
・ある工程が突然、形状変化の大半を担っていないか
良好な成形経路とは、材料が何度も方向を変えずに、最終形状へと一歩ずつ近づいていくものです。
五、同じ材料でも、製品が変わると挙動が異なるのはなぜでしょうか？
材料そのものが提供するのは変形能力であり、その能力をどのように使うかは製品の構造によって決まります。
一般的なボルトであれば求められる変形は比較的穏やかで、材料にはまだ余裕があります。しかし、大径の頭部や薄型フランジ、深い穴、あるいは複雑な段差を持つ製品になると、同じ材料であっても既に現在の加工技術における成形限界に近づいていることがあります。
したがって：
通常の製品が問題なく生産できても、それが複雑な製品でも必ずうまくいくという証拠にはなりません。
また、複雑な製品で異常が発生しても、すぐに材料の不合格と決めつけることはできません。
材料、製品の構造、そして成形経路は、三位一体で評価しなければなりません。
六、現場ではどのように不具合を調査すべきか？
最後の工程で発生した亀裂部品だけに目を向けてはいけません。
より効果的な方法は、各工程のサンプルを順番に並べて比較・観察することです：
異常が最初にどの工程で現れるのか；
どの工程で直径や高さの変化が最も大きくなるのか；
材料が特定の箇所で急激にたまっているかどうか；
フランジや頭部、穴の内壁が徐々に成形されているかどうか；
予備成形形状を調整した際、異常箇所が移動するかどうか。
もし最初の数工程で既に材料の流れ方に偏りが生じていれば、最終工程のダイは単にその問題を拡大して表面化させるにすぎません。
この場合、材料を交換したり最終ダイを何度も修正したりするだけでは、多くの場合、根本的な解決にはなりません。むしろ、それ以前の工程における材料分配が適切に行われているかを確認することが重要です。
エンジニアの視点
製品図面は最終的にどのような形状にするべきかを示し、工程ごとのサンプルは材料がどのような経路をたどってその形状に至ったのかを教えてくれます。
材料の加工性が基本であり、製品の構造が到達地点を決定し、成形工程が材料が目的地へ到達するための経路を選択します。
第8章で覚えておきたいことはただ一つ：
材料が冷間鍛造に向いているかどうかは、材料そのものの特性だけでなく、製品が材料にどこへ、何段階で流すよう指示するかにも大きく左右されます。
睿雄グループでは、冷間鍛造用材料の適用性を評価する際、材種や規格、検査データだけでなく、製品図面や原材料の径、工程数、各工程のサンプルも総合的に考慮して判断しています。
「同じ材料でも、通常の製品では良好に鍛造できるのに、別の形状にするとすぐに問題が発生する」というケースにお悩みでしたら、製品図面、材料仕様、工程サンプル、異常箇所の情報を私までお送りください。材料の能力不足なのか、変形が不適切な工程に集中しているのか、まずお手元で簡易診断を行います。
